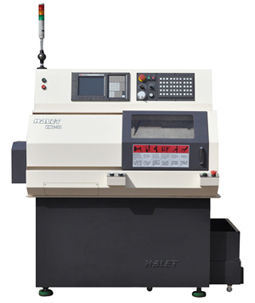

精密数控车床 HNC-20/30

产品时间:2020-03-16 14:37

简要描述:

精密数控车床HNC-20/30 | 介绍 | 特点 | 多样化刀座配置 | 技术参数 | 精密数控车床产品介绍 HNC-20/30系列机床主要零部件均采用德国、日本、台湾等地的优质进口原件,具有高精度、高效率...

详细介绍
精密数控车床HNC-20/30 介绍 | 特点 | 多样化刀座配置 | 技术参数 |

精密数控车床产品介绍


HNC-20/30系列机床主要零部件均采用德国、日本、台湾等地的优质进口原件,具有高精度、高效率、高刚性等特点。

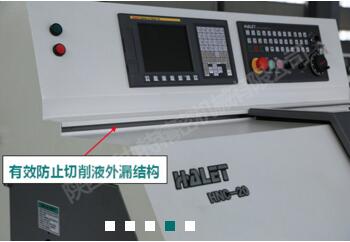

精密数控车床产品特点


★高强度、低应力的密烘铸铁床身能充分吸收切削震动,保证机床加工精度的稳定性。
★高精密级的滚珠丝杠和直线导轨,重复定位±0.001mm,真正实现μ级的精确切削进给。
★特有的伺服控制加减速技术,成功实现高速、高精度快速进给和精确定位,生产效率大幅提高。
★独有的大直径丝杠、宽幅线轨、大跨距滑块结构,使此类机床刚性大为改进。
★主轴单元采用前端多曲回密封结构,防水性更强,寿命更长,运行可靠稳定。
★自动润滑系统确保每一滴润滑油都能准确送达目标区域。
  精密数控车床

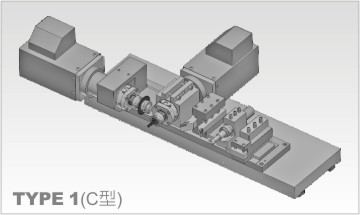

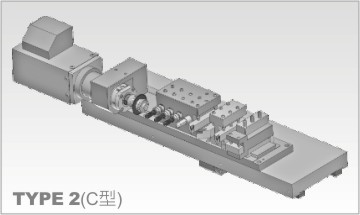

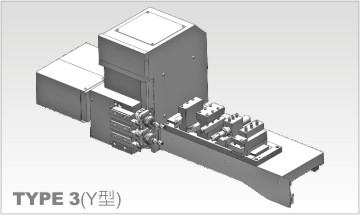

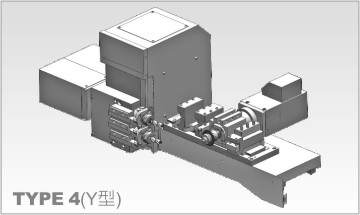

精密数控车床多样化刀座配置













精密数控车床技术参数


加工能力 最大回转直径  ¢240mm   照明设备 Ο
刀板底座上回转直径 ¢70mm   冷却系统 Ο
最大加工直径 ¢100mm   高压冷却系统 Δ
最大加工长度 100mm   自动润滑系统 Ο
最大过棒料直径 ¢20mm/¢30mm   油雾分离系统 Δ
主轴 工件夹持方式     后拉式夹紧   工具及工具箱 Ο
主轴转速范围     50-6000rpm   操作说明书 Ο
主轴端部规格     非标|A2-3   使用说明书 Ο
快进速度 X轴快移速度 18m/min   维修手册             Ο
Z轴快移速度 18m/min   弹簧夹头 气动方式 Ο
行程 X轴移动量 250mm   液压方式 Δ
Z轴移动量 185mm   液压筒夹 \
电机 主轴电机  2.2/3.7|3.7/5.5KW   卡盘 Δ
进给电机          0.75-1KW   刀架简易拔料器系统 Ο
其他 刀架形式          燕尾排刀   脚踏开关 Δ
刀方规格 16*16   程序控制吹气功能 Ο
最大容刀数量  8把   C轴 \
冷却马达 0.09KW   精密C轴分度 \
电器容量 6KVA   动力头 \
机床尺寸(长x宽x高) 1370x1240x1580mm   动力头攻丝功能 \
主轴中心高度 ≈960mm   液压站 Δ
机床重量 ≈1150kg   电器箱温度调节器 Δ
        自动开闭门 Δ
        接料传输机构 Δ
        上下料系统 Δ
        工业机器手臂系统 Δ
        多棒材送料机 Δ
        排屑器 Δ
  数控系统:●FANUC   ○SYNTEC   ○KND        Ο标配附件  Δ选配附件  \无
●标配      Ο选配
