立式五轴加工中心 VB系列YHMC-VB63F5

产品时间:2020-03-16 15:07

简要描述:

立式五轴加工中心 立式五轴加工中心YHMC-VB63F5 立式五轴加工中心产品介绍 立式五轴加工中心VB系列 YHMC-VB系列是山东永华与欧洲设计公司共同开发设计的五轴加工中心,主要适用于薄壁...

详细介绍

立式五轴加工中心

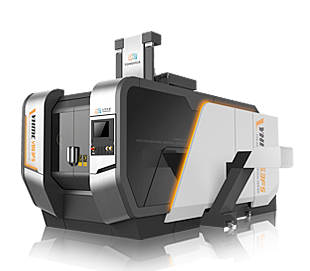

 立式五轴加工中心YHMC-VB63F5


立式五轴加工中心产品介绍


立式五轴加工中心VB系列


YHMC-VB系列是山东永华与欧洲设计公司共同开发设计的五轴加工中心,主要适用于薄壁类、壳体类、阀体类等复杂曲面要素零件的柔性高效加工,同时针对模具行业 ,用于加工型腔模、冲压模等各类模具。


立式五轴加工中心产品特点


★整体龙门式紧凑结构,刚性好,Y轴采用双驱动结构设计,保证高速运动的平稳性,箱体式主轴箱结构带来更高的大扭矩输出稳定性。
★配备链式直插式刀库伺服电机直接驱动,运行速度快、定位精度高,极大地方便了客户对不同工序的加工需求 刀套运行速度:150刀套/min 刀具容量:40T
★VB63F5采用双摇摆结构,确保在五轴加工或任意角度定位精度加工等,以扩展机床应用领域,满足高复杂度加工需求。 A、C轴有断电液压和气压双层保护,有极高的可靠性

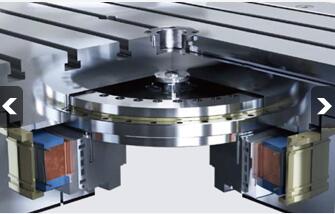

★A/C轴采用力矩电机直接驱动,省去减速传动齿轮,大幅度提高运行精度,提高旋转速度,并有液压夹紧系统,锁紧力矩大,能很好的保证复杂的五轴加工功能的实现。转速可达60rpm
★U型床身结构和尾座单元,确保转台高速运动或大负荷时保持精度。
★X/Y/Z轴配备光栅尺,A、C轴配备环形光栅,保证了机床在高速快移的情况下提高工件精度等级,高定位精度。
★Z轴配备气动平衡系统,确保了机床在快速移动下的高精度要求。
  立式五轴加工中心

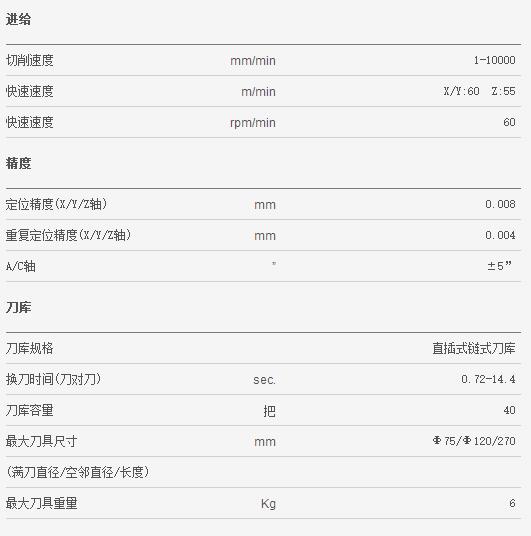

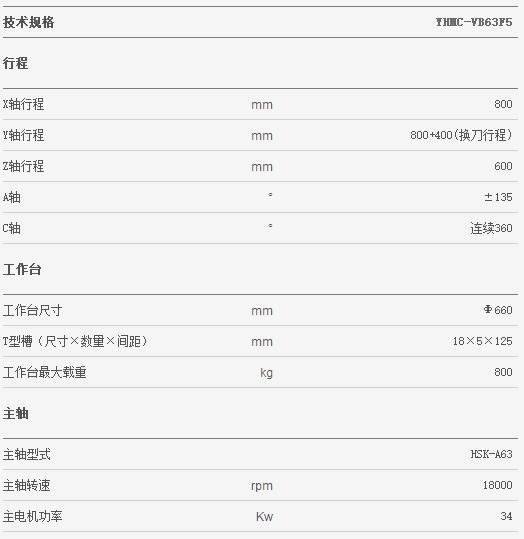

立式五轴加工中心技术参数


立式五轴加工中心立式五轴加工中心
