车铣复合机床HNC-42Y

产品时间:2020-03-16 14:43

简要描述:

车铣复合机床 HNC-42Y | 介绍 | 特点 | 多样化刀座配置 | 技术参数 | 车铣复合机床产品介绍 HNC-42Y多功能车铣复合中心是我公司针对国内机械加工行业精密零件,复杂零件加工难度大、工序...

详细介绍

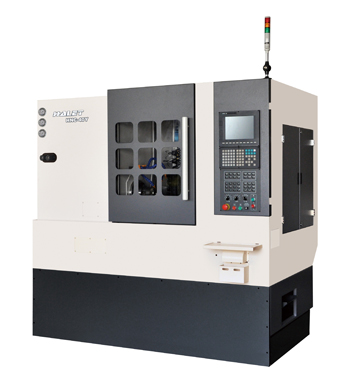

车铣复合机床HNC-42Y






车铣复合机床产品介绍


HNC-42Y多功能车铣复合中心是我公司针对国内机械加工行业精密零件,复杂零件加工难度大、工序多、效率低、质量保证率差的现状,结合多年丰富的机床制造经验,借鉴国内外先进的设计理念和技术成果,精心打造的一款核心产品。主要零部件均采用德国、日本、台湾等地的优质进口原件。


车铣复合机床产品特点


★高强度、低应力的密烘铸铁床身能充分吸收切削震动,保证机床加工精度的稳定性。
★先进的90度垂直床身结构,排刀方便,排屑顺畅。
★8把大功率动力刀具,5把外径车削刀具,5把内孔钻削刀具,可满足复杂精密零件的复合工序加工要求。
★一次装夹可完成车削、铣削、钻削、攻丝等加工。
★C轴任意分度,四轴联动加工。
★模块化组合结构,多样化开发应用,可根据用户需要加装机械臂、副主轴、尾座,等辅助加工装置。
★超强的复合性,精密、高速与重切削的完美结合,高精准的加工利器。
  车铣复合机床

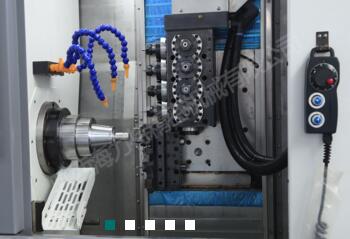

车铣复合机床多样化刀座配置






车铣复合机床技术参数


42Y技术参数   配   置
加工能力 最大回转直径 ¢520mm   照明设备 Ο
最大加工直径  ¢260mm   冷却系统 Ο
最大加工长度 200mm   高压冷却系统 Δ
最大过棒料直径    ¢45mm   自动润滑系统 Ο
主   轴 工件夹持方式 CL-A5前推式筒夹/6´卡盘   油雾分离系统 Δ
主轴转速范围     50-5000rpm   工具及工具箱 Ο
主轴端部规格 A2-5   操作说明书 Ο
快进速度 X轴快移速度     20m/min   使用说明书 Ο
Z轴快移速度     20m/min   维修手册          Ο
Y轴快移速度      22m/min   弹簧夹头 气动方式 \
行   程 X轴移动量 230mm   液压方式  \
Z轴移动量 300mm   液压筒夹 Ο
Y轴移动量       440mm   卡盘 Δ
刀具配置 配置形式  轴向/径向   刀架简易拔料器系统  Δ
配置数量     轴向4把,径向4把   脚踏开关 Ο
驱动功率 1.8KW   程序控制吹气功能  Δ
夹持规格      ER25UM(ER20A)   C轴 Ο
最大转速         Max4500rpm   精密C轴分度 \
电   机 主轴电机 5.5/7.5KW   动力头 Ο
进给电机 1.8-1.3KW   动力头攻丝功能 Δ
其   他 刀架形式 垂直排刀   液压站 Ο
刀方规格 20*20   电器箱温度调节器 Ο
最大容刀数量 16把/18把   自动开闭门 Δ
冷却马达 0.55KW   接料传输机构 Δ
电器容量 15KVA   上下料系统 Δ
机床尺寸(长x宽x高) 2250x1680x2315mm    工业机器手臂系统 Δ
主轴中心高度 ≈1155mm   多棒材送料机 Δ
机床重量 ≈3300kg   排屑器 Δ
  数控系统:○FANUC   ●SYNTEC   ○KNDΟ标配附件  Δ选配附件  \无
●标配      Ο选配
