台湾东台数控机床-钻孔攻牙机厂家报价
来源:未知 时间:2020-07-26 17:44 点击次数:
台湾东台数控机床厂家价格根据各种不同型号,价格在人民币10万~2000万元不等,需要根据客户需求来联系我们报价。
台湾东台钻孔攻牙机

台湾东台钻孔攻牙机EZ-5\5A、EZ-7\7A特性


台湾东台钻孔攻牙机

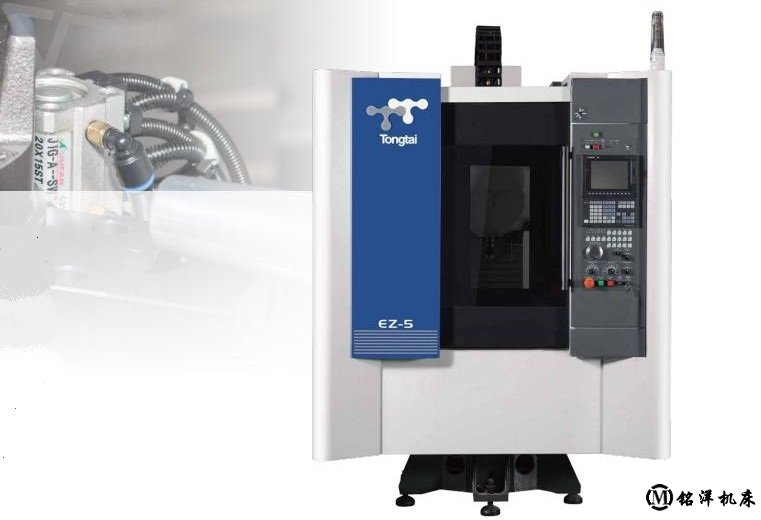

EZ-5

510mm*400mm*300mm、BT30、12000rpm(20000\24000)、摆动式刀库、东昱精机、

台湾东台钻孔攻牙机

EZ-5A

510mm*400mm*350mm、BT30、12000rpm(20000\24000)、圆盘式刀库、东昱精机、

台湾东台钻孔攻牙机

EZ-7

710mm*400mm*300mm、BT30、12000rpm(20000\24000)、摆动式刀库、东台精机、

台湾东台钻孔攻牙机

EZ-7A

510mm*400mm*350mm、BT30、12000rpm(20000\24000)、圆盘式刀库、东台精机、

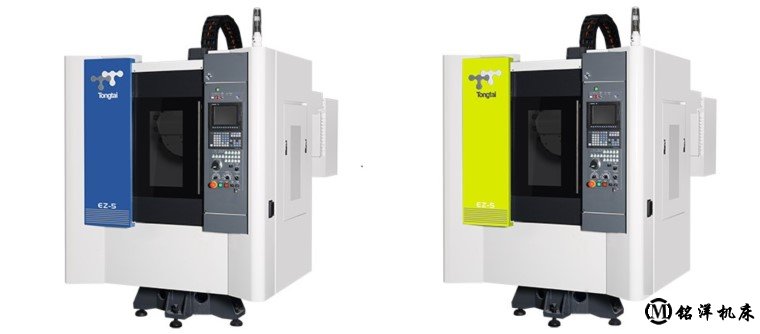

外观 东台精机美学外观,以东台精机一贯的沉稳、信赖、简约为出发点,辅以高品质粉体烤漆,东台精机EZ系列钻孔攻牙机提供使用者最物超所值的感受。
结构

台湾东台钻孔攻牙机经有限元素动态特性分析,钻孔攻牙机床身设计不同于同业,不仅追求加工效率更确保加工産品之精度与表面细织度。精密研磨的钻孔攻牙机工作台,确保加工基准的平面度。
东台钻孔攻牙机采用A型柱结构,快速移动1.2G仍能维持结构动态稳定性。
东台精机钻孔攻牙机主轴采用马达直结方式驱动,主轴加减速反应快,刚性攻牙达6000 rpm。
东台钻孔攻牙机三轴快速进给达60m/min,加速度达1.2G。
主轴 东台钻孔攻牙机1EZ系列主要针对3C、五金、汽车产业所需要的零部件加工而开发,客户可依据要求搭载12000rpm或20000rpm、24000rpm主轴。
东台钻孔攻牙机标准配置直接传动式主轴,达到高效刚性攻牙精度与消除皮带磨损寿命问题。
主轴中心出水(选配):主轴中心出水设计,确保深空加工切削移除能力,提高加工速度及刀具寿命。
换刀 东台精机钻孔攻牙机标准配置伺服滚子凸轮刀库,刀库由伺服马达驱动,选刀速度快,达到高效性生产诉求。高速自动换刀机构,T-T仅1.2秒。
台湾东台钻孔攻牙机自动刀具交换装置(EZ-5),配置摆动式刀库,以高速伺服马达马区动,选刀快速,一分度仅需0.2秒 。搭配凸轮机械式换刀机构,刀具交换快速穏定,低噪音。
东台精机钻孔攻牙机自动刀具交换装置(EZ-5A),配置圆盘式刀库,采用交换手臂进行自动刀具交换,ATC以凸轮马达驱动,主轴松刀与手臂旋转同步动作,达成高速且穏定的换刀动作 。待刀机能,无选刀时间浪费,大幅缩短非切削时,提升生産性。
排屑 大斜度排屑钣金,配合底床冲屑系统,将切屑快速排出机外,台湾东台钻孔攻牙机排屑性能优异。
钣金式排屑,切屑不接触钻孔攻牙机底床,避免热效应影响精度。
东台精机钻孔攻牙机机内冲削装置,大流量1.3kw底床冲削装置,避免铁削堆积。
安全 东台精机钻孔攻牙机经CE认证,通过EN12417测试标准之安全视窗,耐冲击度为强化玻王宫的200倍,全面提升用户安全 。操作性一日常保养简单:钻孔攻牙机空压电磁阀与润滑油泵集中管理。
绿色 三轴线轨、螺杆之润滑油量经最优化设计,加油周期拉长两倍,使用量减半。
三轴润滑油导流集中于底床。钻孔攻牙机配置油水分离装置,使大部分润滑油不流入水槽,避免二次混合,影响切削也寿命。

台湾东台钻孔攻牙机

台湾东台钻孔攻牙机EZ-5\5A、EZ-7\7A规格


台湾东台钻孔攻牙机

EZ-5

EZ-5A

EZ-7

EZ-7A

工作台尺寸(mm) 600*400 600*400 850*400 850*400
工作台最大负载(kg) 250 250 250 250
工作台面高度(mm) 850 850 850 850
T型槽(mm) 18*3 18*3 18*3 18*3
主轴锥度(Taper) 7\24 No.30 7\24 No.30 7\24 No.30 7\24 No.30
主轴转速(rpm) 12000(2.0\2.4) 12000(2.0\2.4) 12000(2.0\2.4) 12000(2.0\2.4)
X Y Z行程 510*400*300 510*400*350 710*400*300 710*400*350
鼻端至工作台距离(mm) 200 200 200 200
XYZ快速位移 60\60\60 60\60\60 60\60\60 60\60\60
XYZ切削进给 1-20000 1-20000 1-20000 1-20000
刀柄规格 BT30 BT30 BT30 BT30
刀库驱动方式 伺服马达驱动 伺服马达驱动 伺服马达驱动 伺服马达驱动
刀库构造 转盘摆动式 同动刀臂式 转盘摆动式 同动刀臂式
刀具选刀方式 固定置刀 任意置刀 固定置刀 任意置刀
刀库容量(Pc) 16(20) 20 16(20) 20
刀具最大径(mm) 80 68(100) 80 68(100)
刀具最大长度(mm) 200 200 200 200
刀具最大重量(kg) 3 3 3 3
主轴马达(kw) 3.7\5.5 3.7\5.5 3.7\5.5 3.7\5.5
三轴马达功率(kw) 1.5\2.2\2.2-F* 1.5\2.2\2.2-F* 1.5\2.2\2.2-F* 1.5\2.2\2.2-F*
切削水马达(kw) 0.37 0.37 0.37 0.37
机床尺寸(mm) 1700*2600*2700 1700*2600*2700 2100*2600*2700 2100*2600*2700
机床重量(kg) 2850 2850 3150 3150
控制器 Mitsubishi\FANUC Mitsubishi\FANUC Mitsubishi\FANUC Mitsubishi\FANUC
东台精机交换工作台钻孔攻牙机

东台精机交换工作台钻孔攻牙机QVM-611AII特性


东台精机

台湾东台--交换工作台钻孔攻牙机--QVM-611AII

APC 交换工作台钻孔攻牙机QVM-611AII.APC交换时间缩短
使用东台特有之三点夹紧支撑机构专利(M448348),工作台单边三点支撑及夹紧,提高加工侧向及轴向稳定性,确保极佳之加工面粗度表现。
APC应用磙子凸轮机构搭配马达驱动,所需之启动扭矩低,缩减工作台交换时间。
APC交换机构使用电动马达驱动,取代一般油压驱动方式,达到节能及省保养诉求。
交换工作台钻孔攻牙机工作台载重能力提升200kg*2提升至400kg*2
ATC 交换工作台钻孔攻牙机QVM-611AII.ATC交换时间缩短
交换工作台钻孔攻牙机透过内建角度编码器提高刀臂与主轴打刀效率。
交换工作台钻孔攻牙机ATC机箱之刀臂减速比由1:10变更为1:7,并加大功率可有效加快回转速度。
本ATC机构在厂内经过连续百万次以上作动之耐久测试。
结构 全面的细节考量造就了东台精机交换工作台钻孔攻牙机不凡的加工稳定性。
以有限元素法分析进行最佳化设计交换工作台钻孔攻牙机,补强结构弱点,增强结构动态特性。使二代交换工作台钻孔攻牙机之三轴向刚性明显提升。
结构刚性不受影响下,QVM-611AII.Z轴行程增加50mm,更利于高型加工物及第四轴应用。
为求交换工作台钻孔攻牙机长期稳定性及优良质量与寿命,在机械周边配件方面采用高质量产品,如自行研发制造之高刚性主轴及德制线轨之使用。
X轴方向刚性提升42%,Y轴方向刚性提升52%,Z轴方向刚性提升54%,

台湾东台机床厂
东台精机股份有限公司致力于工具机本业,专注产品的研发与创新,以创造顾客价值,进而提升企业整体之利益。为保障使用东台精机产品相关者之权益,致力于维护生产货物之安全,提供安全便利的仓储及作业安全管理,确保服务质量,以达到供应链安全管理持续改善之目标。
东台精机具有专门的软件与自动化系统研发单位,从智慧制造系统、整线管理系统到智慧化生产线,从PLC编辑到机台控制系统开发。透过独立设置的研发单位,才有办法更加体现客户的需求。
东台精机总部:台湾省高雄市路竹区路科三路3号、电话:+886-7-976-1588、 传真:+886-7-976-1589
