五轴加工中心|台湾东台精机五轴加工中心--东台
来源:未知 时间:2020-03-17 12:19 点击次数:

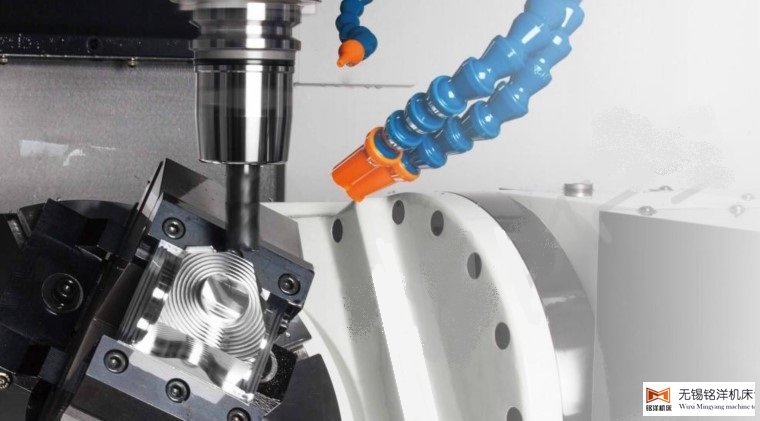

五轴加工中心

台湾东台五轴加工中心

五轴加工中心|台湾东台精机五轴加工中心--东台精机

东台精机商标由两个T所组成,每个T分子皆由四个原子所组成,灰色的T是东台,链接着技术、质量与服务。蓝色的T是客户,连结了利益、信赖与满足。我们希望藉由T与T的完美和谐的结合来表示东台精机与客户、社会与企业、现在与未来的连结关系,进而延伸与全世界连结。

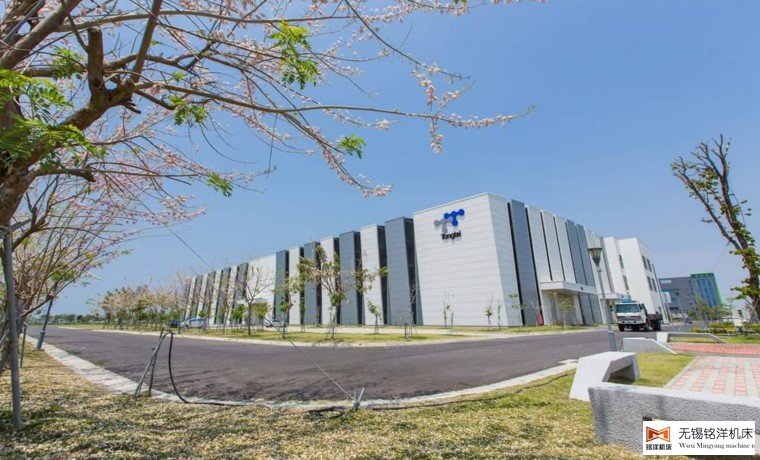

东台精机总部:台湾省高雄市路竹区路科三路3号、电话:+886-7-976-1588、传真:+886-7-976-1589、

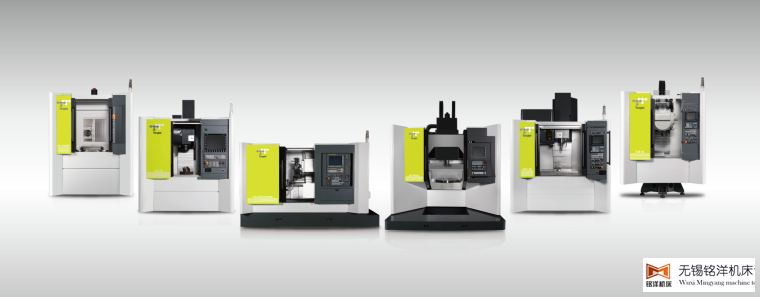

了解台湾东台精机|东昱精机( Tongtai )其它制品请点击:立式加工中心卧式加工中心


东台精机(Tongtai)五轴加工中心新闻节选

东台精机

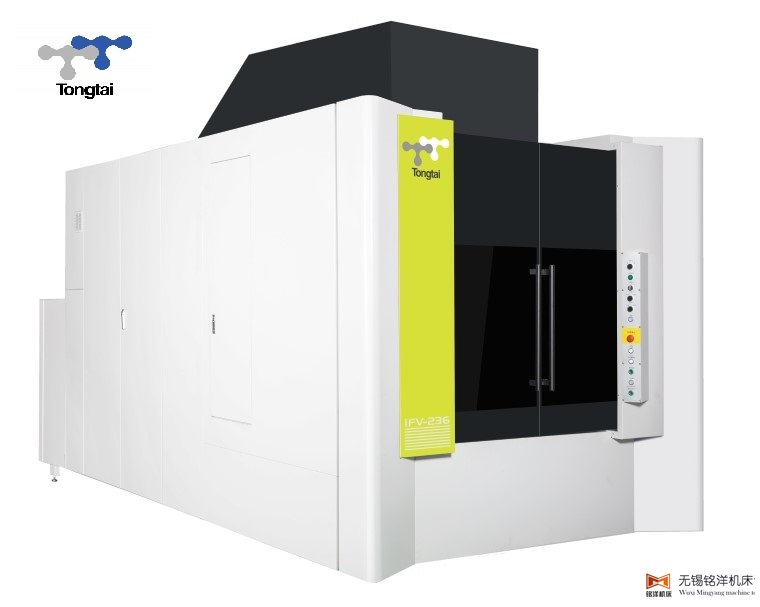

东台精机五轴新闻-天车五轴加工机FV-236获台湾精品奖(2016)

01、东台精机FV-236是高速、高效率与高生产性的新世代综合五轴加工中心机。包含单主轴与双主轴两款机种,于双主轴机型中两主轴可同时加工提高生产性减少人力成本,提升场地利用率适合生产线规划。
02、东台精机FV系列五轴加工中心标配自动工作台交换系统APC提升生产稼动率。东台五轴加工中心三轴快速进给速度达75 m/min及1G以上加减速度,进一步有效减少非加工时间。
03、客户可根据加工制程需求,选择工作台形式,包含A/C轴工作台,A轴工作台与标准工作台。
04、对于需要多工序、不同类型机种(例如立式M/C+卧式M/C)才能完成的加工件,均可在FV系列五轴加工中心上完成,达成工程集约并减少机台占地面积。
台湾五轴

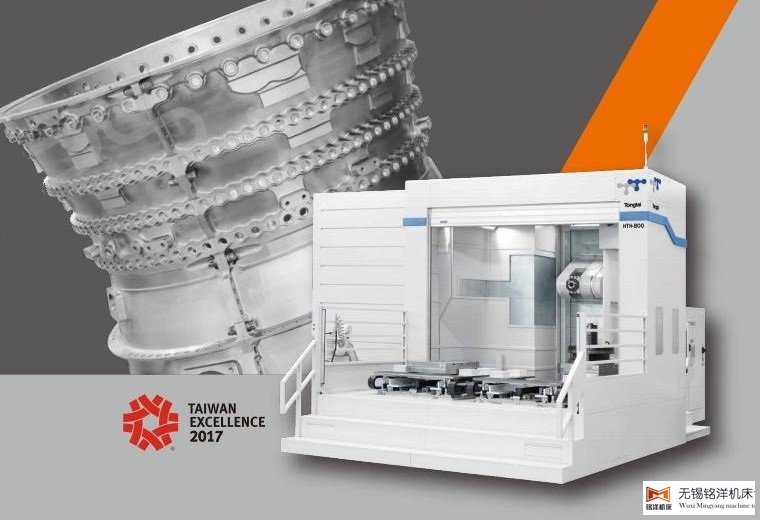

东台精机五轴新闻-卧式五轴加工机HTH-800获台湾精品奖(2017)

01、东台精机HTH-800卧式五轴加工中心针对航天产业难切削材设计,采取主动式设计理念满足客户需求,采用高扭力齿轮式主轴其输出扭力达1127Nm。摇摆式主轴型式可减少工件尺寸上的加工限制与机台空间的浪费。
02、五轴加工中心立柱及床身结构因采双层壁及对称性的设计而提升结构刚性并降低精度误差,并采用大尺寸硬轨及热处理设计加上精密研磨来达到高精度与高刚性。
03、卧式五轴加工中心B轴更是采用了磙子凸轮与锥度定位销夹持设计,大大提高精度及高抗扭转的优势。另卧式五轴加工中心以环抱式油压煞车系统为主,针对重切削实提供高刚性及高稳定性的煞车。
04、东台精机HTH-800卧式五轴加工中心控制器更是采用最新一代更便捷、人性化的西门子控制器840D sl,能增加五轴加工中心操作敏捷性,能完成更复杂与更大角度加工。
五轴加工机

东台精机五轴新闻-东台五轴加工机机进军航天产业、中时电子报(2017)

台湾工具机大厂东台精机在2017台北国际工具机秀出GT-500、HTH-800等两款性能强大的高阶五轴加工中心机备受注目。东台精机董事长严瑞雄强调HTH-800卧式五轴加工机更是专为航天加工龙头厂商汉翔公司所提出的加工需求特别开发,其摇摆式主轴兼具高功率与高扭力等双重优点,环顾全球有类似高性能工具机种的厂商尚不多,可望成为东台精机未来进军航天加工市场的招牌机种。

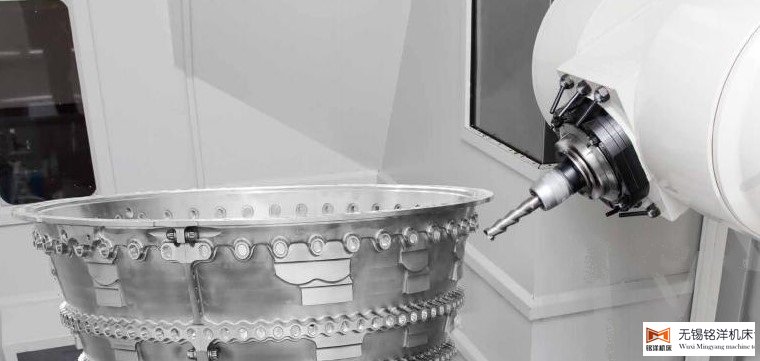

严瑞雄表示HTH-800卧式五轴加工中心是东台精机特别针对航天产业难切削材如钛合金、镍基合金等的加工运用所开发,其加工的效率、精度、刚性与稳定度皆符合航天加工要求,HTH-800卧式五轴加工中心特别适合发动机壳及涡轮叶片的加工,已取得汉翔销售实绩与使用口碑,更荣获2017台湾精品奖殊荣。

台湾五轴加工中心
五轴联动加工

台湾东台五轴加工中心MDV-551-5AXII、CT350、GT-630、GT-800特性

MDV-551-5AXII 51mm0*530mm*540mm+500mm 、15000rpm、东台精机、Heidenhain
CT350 400mm*510mm*510mm+350mm 、15000rpm、东台精机、Fanuc\Siemens
GT-630 760mm*820mm*560mm+630mm 、15000rpm、东台精机、Fanuc\Siemens
GT-800 850mm*1020mm*610mm+800mm、15000rpm、东台精机、Fanuc\Siemens

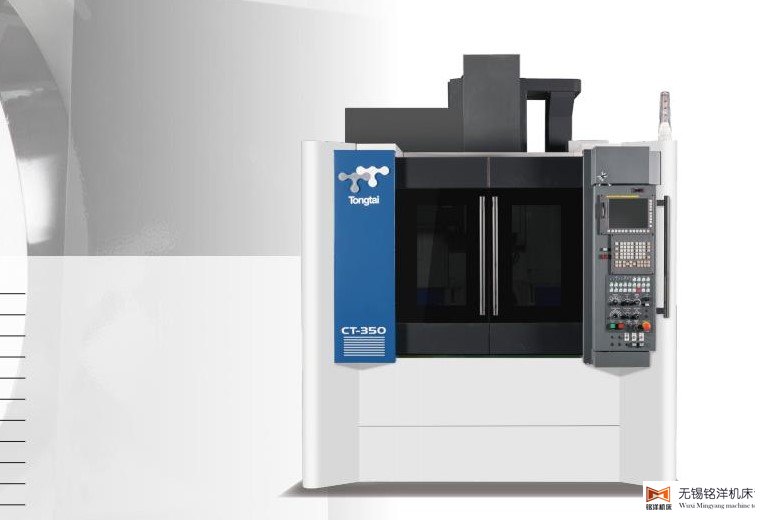

综述 台湾东台高性能立式五轴加工机CT-350、结合东台精机先进技术与研发能力,东台五轴加工中心可提供航天、电子、汽车、医疗及模具产业等复杂与精密的零件加工,并能减少安装次数和提升整体加工时间。
结构

01、台湾东台五轴加工中心大跨距立柱增加立柱刚性与抗扭转能力。磙子凸轮驱动工作台提供高刚性加工特性。最佳化跨距,增加立式五轴加工中心X轴支撑能力。
02、CT-350五轴加工中心XYZ三轴采45mm高刚性滚柱线轨及高刚性滚柱型导轨轴承,比滚珠型导轨轴承刚性更提升40%。可实现高刚性平稳切削加工。
03、台湾东台五轴加工中心采用双螺帽导程10mm滚珠螺杆,并以预拉方式避免热温升变化, 可保证台湾东台精机立式五轴加工中心CT-350长时间运转时稳定的精度。
主轴 01、台湾五轴加工中心CT-350标配15000rpm直结式油气润滑主轴,客户可依据加工需求搭配内藏式20000rpm的油气润滑主轴。实现高转速精密加工且能获得优秀加工表面质量。
02、东台五轴加工中心主轴轴承采油气润滑,搭配油冷式冷却轴套,有效抑制五轴加工中心在高转速产生的热量可减少主轴热伸长确保加工精度。
03、标配BBT两面拘束刀把提高刀把固定刚性确保加工质量。可选配HSK-A63夹持方式。
A/C轴 01、磙子凸轮驱动:定位精度、重覆精度、运转背隙、使用寿命均优于蜗杆蜗轮驱动机构。
02、东台五轴加工机A/C轴旋转工作台为磙子凸轮机构驱动, 磙子与凸轮间为滚动接触,能够以转矩启动。且适用于高速旋转,长时间使用不需调整背隙依然能够保持高回转精度。
03、CT-350立式五轴加工中心预压构造:驱动轴在出力方向均施加预压来消除背隙。超低磨耗、零背隙,大大提升五轴加工中心之加工精度。
操作 01、日常保养简单,空压电磁阀与润滑油泵集中管理。
02、东台五轴加工中心可旋转式操作面板,操作面板可旋转90°,增加操作过程可视性。
03、东台精机五轴加工中心宽敞的工作空间:宽敞的门开宽度,使机械操作与上下料更便利。门开后上方为宽敞空间,可轻松进行天车吊挂作业。
ATC 01、使用磙子凸轮式换刀机构,精度高、噪音低且夹刀稳定,确保主轴头精度及提高寿命。
02、台湾东台五轴加工中心刀库容量 24支、30支(选配)、40支 (选配)
03、五轴加工中心取付距离:作台之距离与高度适中,操作舒适与便利。
五轴加工中心机

台湾东台五轴加工中心MDV-551-5AXII、CT350、GT-630、GT-800规格

五轴加工中心 MDV-551-5AXII CT350 GT-630 GT-800
工作台尺寸mm 500 350 630 800
工作台负载kg 400 200 600 10000
工作台面高度mm 1130 1100 900 1100
最大工件尺寸 670*375 380*220 800*500 1000*600
AC轴最小分割角度 0.001° 0.001° 0.001° 0.001°
主轴鼻端Taper 7\24 No.40 7\24 No.40 7\24 No.40 7\24 No.40
主轴转速rpm 15000(20000) 15000(20000) 15000(20000) 15000(20000)
XYZ行程mm 510*530*540 400*510*510 760*820*560 850*1020*610
鼻端至工作台mm 170-620 50-560 150-710 150-760
A轴行程deg +30°\-120° +30°\-120° +30°\-120° +30°\-120°
C轴行程deg +\-360° +\-360° +\-360° +\-360°
XYZ轴快速进给 48\48\48 36\36\30 48\48\48 48\48\48
AC轴快速进给rpm 0.005mm-0.04mm 0.001-0.099mm 0.005mm-0.04mm 0.001-0.099mm
切削进给mm\min 30\50 33.3\40 30\50 16\30
刀柄规格 BBT40(HSK-A63) BBT40(HSK-A63) BBT40(HSK-A63) BBT40(HSK-A63)
刀具容量pc 16(30\60) 24(30\40) 32(40\64\80) 30(40\64\80)
刀具最大径mm 95.110\125 76\125 80\125 80\125
刀具最大长度mm 300 300 300 300
刀具最大重量kg 8 8 8 8
主轴马达功率kw 40\40 7.5\11\15 40\40 40\40
三轴马达功率kw 8.6\8.6\8.6 2.7\2.7\4.0 6.5\8.6\8.6 6.5\8.6\8.6
切削水马达功率kw 0.37*2 0.37*1、1.5*1 0.37*2 0.37*2
机床尺寸 3250*2400*3270 2150*3280*3060 2200*5400*3390 3250*5660*3855
机床重量 11000 7000 16000 28000
控制器 Heidenhain Fanuc\Siemens Fanuc\Siemens Fanuc\Siemens
五轴联动加工中心

台湾东台精机五轴加工中心FV-171、FV-236规格

五轴加工中心 FV-171 FV-236
工作台尺寸mm 1630*540*2 1630*540*2
C轴工作台尺寸(选配)kg 350*2 220*4
工作台最大负载kg 60*2 60*4
工作台面高度mm 950 950
最大工件尺寸mm 460*205 300*205
A\C轴最小分割角度(选配) 0.001° 0.001°
主轴鼻端Taper 7\24 No.40 7\24 No.40
主轴转速rpm 12000 12000
XYZ轴行程mm 710*460*460 300(+\-150)*460*460
鼻端至工作台距离mm 200-660 200-660
A轴行程(选配)deg -30°\+180° -30°\+180°
C轴行程(选配)deg 360° 360°
XYZ轴快速进给m\min 75\75\75 75\75\75
A\C轴快速进给(选配) 33\100 33\100
切削进给mm\min 1-20000 1-20000
刀柄规格 BBT40 BBT40
刀具容量pc 24 48
刀具最大径mm 78(125) 78(125)
刀具最大长度mm 250 250
刀具最大重量kg 7 7
主轴马达功率 15\11\7.5 15\11\7.5
XYZ轴马达功率 14\14\17 14\14\17
切削水马达 1.3*3 1.3*3
机床尺寸 2400*5972*3400 2400*5972*3400
机床重量 12000 14000


卧式五轴加工中心
卧式五轴联动加工中心

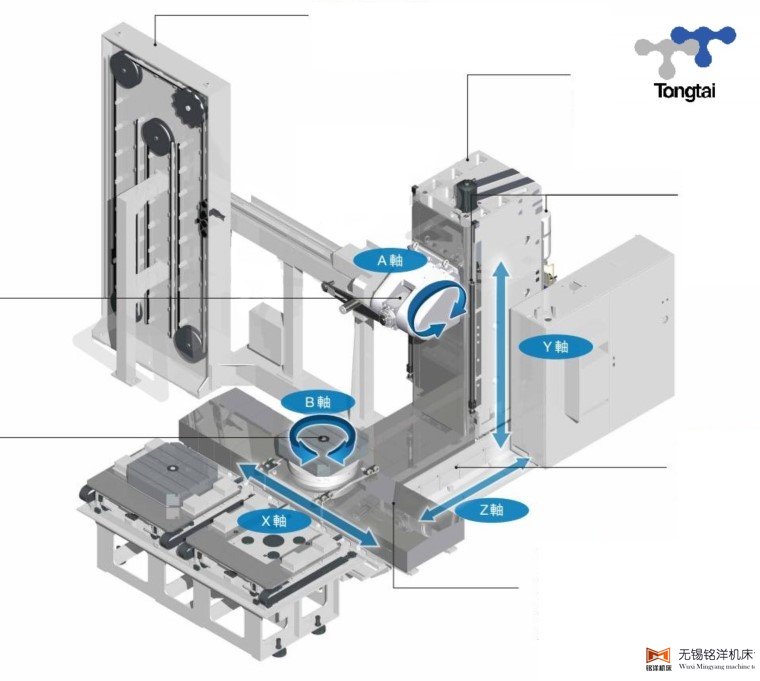

东台精机卧式五轴加工中心HTH-800、HTT-1250特性

HTH-800 1550mm*1500mm*1250mm、+60°~-105°/360°、东台精机、Siemens.840Dsl、
HTT-1250 2000mm*1800mm*1250mm、+60°~-105°/360°、东台精机、Siemens.840Dsl、
综述 东台精机全新一代的卧式五轴加工中心机HTH-800针对镍基合金加工,搭载高功率、高扭力主轴,可大幅提升加工移除率,为客户缩短加工时间。
结构

卧式五轴加工中心摇摆式主轴(油气润滑)主轴最大输出扭矩为1084 Nm,搭配齿轮传动系统适合难切削材料之高精度加工,再结合特殊内部冷却流道可有效带走加工产生的热(专利号码:M520957)
磙子凸轮旋转工作台:卧式五轴加工中心B轴采用磙子凸轮与锥度定位销,提供高精度与高刚性的夹持能力。锥定缸夹持扭矩16500 Nm,驱动扭矩8550 Nm。
卧式五轴加工中心刀具库与ATC系统:HTH-800标配刀具库可容纳60支刀,并可依客户需求选配适当刀库,最高可达到120支刀大幅提升作业便利性。
双层壁结合对称性结构设计:卧式五轴加工中心HTH-800立柱采用双层壁箱型结构设计增加结构刚性,热对称性结构也可以减少热变形导致的精度误差。
配重系统(一般空气):机械主轴加工时的上下运动会产生重力加速度及惯性等现象,进而影响机台定位与重复精度等,此现象须透过配重系统来消除产生的惯性以提高卧式五轴加工中心加工精度及速度。
一体成型底床:卧式五轴加工中心底床为一体成型的高刚性结构,经多次计算机分析,刚性佳吸震性好且底床不易变形,可确保高精度加工能力。
高刚性硬轨结合铲花作业:卧式五轴加工中心三轴采用大尺寸硬轨设计,精密研磨后于硬轨滑动面贴附Turcite-B并施以精密铲花作业,确保硬轨间最佳的油膜润滑效果,杜绝热能造成机台变形,达到稳定且优异的卧式五轴加工中心重切削性能表现。
主轴 搭载摇摆头与大扭力主轴马达,主轴锥度形式CAT-50((选配HSK-A100、BBT50、DIN50),主轴最高转速 6000 rpm(选配 8,000rpm),主轴功率 30/36kw,主轴扭力774/1084Nm,摇摆速度10rpm,摇摆驱动扭力3200Nm,摇摆角度+60°~ -105°
A/B轴 头部最大宽度740 mm,摇摆半径270mm。锥度定位缸使用油压进行工作台夹持,提供高夹持力与优秀的定位精度。夹持力:34640 kg/组(4个)
卧式五轴加工中心B轴旋转工作台:B轴旋转工作台为磙子凸轮机构传动,磙子与凸轮间为滚动接触能够以较低的转矩启动,长时间使用后不需要调整背隙,依旧能保持高回转精度。
周边 外围配备:刀具量测系统(选配)、五轴精度自动量测校正(选配)、切屑自动挤压机(选配)、节能式油雾收集器(选配)、工件量测系统(选配)、
台湾五轴加工中心机

东台精机卧式五轴加工中心HTH-800、HTT-1250规格


卧式五轴加工中心 HTH-800 HTT-1250
工作台尺寸mm 800*800 1250*1250
工作台最大负载kg 2400*2 4000*2
XYZ轴行程mm 1550*1500*1250 2000*1800*1250
AB轴行程deg +60°~-105°/360° +60°~-105°/360°
XYZ快速进给m\min 10m\min 10m\min
主轴锥度Taper 7\24 No.50 7\24 No.50
主轴转速rpm 6000(8000) 8000
主轴马达kw 36\30 26\22
刀具容量pc 60(90\120) 60(90\120)
五轴加工中心
